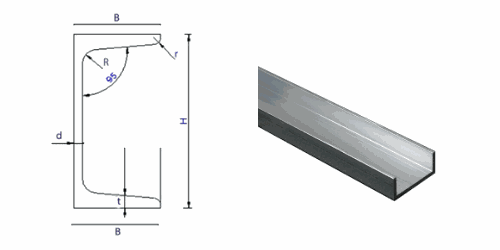

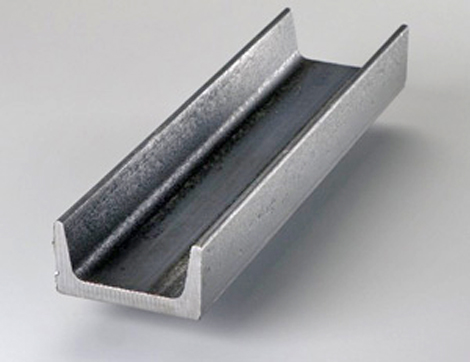

· h : chiều cao
· B : chiều rộng cánh nhỏ
· d : chiều dày bụng (thân)
· t : chiều dày trung bình của cánh (chân)
· R : bán kính lượn trong
· r : bán kính lượn cánh (chân)
|
QUY CÁCH |
THÔNG SỐ PHỤ |
DIỆN TÍCH MCN |
KHỐI LƯỢNG |
||
|
h x b x d (mm) |
t (mm) |
R (mm) |
r (mm) |
(cm²) |
(Kg/m) |
|
U50x32x4,4 |
7 |
6 |
2,5 |
6,16 |
4,84 |
|
U65x36x4,4 |
7,2 |
6 |
2,5 |
7,51 |
5,9 |
|
U80x40x4,5 |
7,4 |
6,5 |
2,5 |
8,98 |
7,05 |
|
U100x46x4,5 |
7,6 |
7 |
3 |
10,9 |
8,59 |
|
U120x52x4,8 |
7,8 |
7,5 |
3 |
11,3 |
10,4 |
|
U140x58x4,9 |
8,1 |
8 |
3 |
15,6 |
12,3 |
|
U140x60x4,9 |
8,7 |
8 |
3 |
17 |
13,3 |
|
U160x64x5,0 |
8,4 |
8,5 |
3,5 |
18,1 |
14,2 |
|
U160x68x5,0 |
9 |
8,5 |
3,5 |
19,5 |
15,3 |
|
U180x70x5,1 |
8,7 |
9 |
3,5 |
20,7 |
16,3 |
|
U180x74x5,1 |
9,3 |
9 |
3,5 |
22,2 |
17,4 |
|
U200x76x5,2 |
9 |
9,5 |
4 |
23,4 |
18,4 |
|
U200x80x5,2 |
9,7 |
9,5 |
4 |
25,2 |
19,8 |
|
U220x82x5,4 |
9,5 |
10 |
4 |
26,7 |
21 |
|
U220x87x5,4 |
10,2 |
10 |
4 |
28,8 |
22,6 |
|
U240x90x5,6 |
10 |
10,5 |
4 |
30,6 |
24 |
|
U240x95x5,6 |
10,7 |
10,5 |
4 |
32,9 |
25,8 |
|
U270x95x6,0 |
10,5 |
11 |
4,5 |
35,2 |
27,7 |
|
U300x100x6,5 |
11 |
12 |
5 |
40,5 |
31,8 |
|
U360x110x7,5 |
12,6 |
14 |
6 |
53,4 |
41,9 |
|
U400x115x8,0 |
13,5 |
15 |
6 |
61,5 |
48,3 |
